一、符合標準
1.YY/T 1603-2018 醫用內窺鏡內窺鏡功能供給裝置攝像系
統；
2.YY/T 1587-2018 醫用內窺鏡電子內窺鏡；
二、產品功能
用于對醫用內窺鏡電子內窺鏡視場角、亮度響應特性、信噪比、
空間頻率響應（SFR）和靜態圖像寬容度等的檢測。
三、產品參數
3.1 工作電壓： 220V/50Hz
3.2溫度：10~45℃
3.3 濕度：＜80%
3.4系統測試光路包含灰階塊光源、測試卡、背景光源、圖像采集器，以及與被測設備連接的工裝組成。
3.5 設備需采用積分球作為灰階塊光源，以達到較高的均勻度和靈活性；
3.6能夠接入 D65 標準光源或被測樣品所聲稱配合光源的接入口；
3.7設備具有亮度測試接口，亮度計可通過該接口準確測量灰階塊光源的亮度值；
3.8星形測試卡：144 周期；
3.10圖像采集裝置；
3.11測試軟件功能：
（1）能夠批量讀取 600 張以上的高清圖像（.bmp 格式，.tif 格式），實現 YY/T1603-2018、YY/T1587-2018 要求的圖像處理功能，直接得到亮度響應特性、信噪比、靜態圖像寬容度、SFR 等測試結果。
（2）能夠給出亮度響應特性、信噪比的圖表，并以excel 形式導出圖表的橫縱坐標。
（3）亮度響應特性指標擬合時，軟件能夠自動在寬容度范圍內自行選擇亮度等級并擬合，也可由用戶主動輸入要擬合的亮度范圍。
（4）亮度響應特性指標擬合時，γ 函數初級按照 2.2 進行解碼。
（5）亮度響應特性、信噪比、靜態寬容度三個指標可以分別輸出經過 OECF 反函數變換前后的測試結果，具體選用哪個數據由用戶自行決定。
（6）SFR 的測試結果原始數據以 EXCEL 形式輸出并且以C/°為橫坐標輸出 SFR 曲線。



一、ECR900醫用內窺鏡光學性能測試儀主測《YY 068.1-2008 硬性內鏡 第1部分:光學性能及測試方法》內窺鏡光學性能；
二、EIT300醫用電子內窺鏡成像質量測試系統注冊《YY/T 1587-2018 醫用內窺鏡 電子內窺鏡》、《YY/T 1603-2018 醫用內窺鏡 內窺鏡功能供給裝置攝像系統》規定的測試項目。
三、產品參數
3.1 檢測對象：硬性內窺鏡、纖維內窺鏡、雙目內窺鏡等各類
3.2至少能覆蓋視場角、視向角、角分辨力、有效景深范圍、單位相對畸變、顏色分辨能力和色還原性、照明變化率、照明鏡體光效、邊緣均勻性、光能傳遞效率、綜合鏡體光效、綜合邊緣光效、視場質量、亮度響應特性、信噪比、空間頻率響應、靜態圖像寬容度、IS012233/IS08600 MTF 測試等參數:
3.2 能夠自動化測量和計算亮度響應特性、信噪比、空間頻率響應、靜態圖像寬容度并具有匯總報告功能;
3.3 能夠測量和計算視場角，照明鏡體光效:
3.4光源色溫 6500K士10%:
3.5配有可拆卸式滑軌夾持工具，方便移動到期望距離:
3.6 能夠測量和計算視場角、視向角、角分辨力、景深、顏色還原性，照明有效性、綜合光效、單位相對畸變等參數:
3.7 采集圖像后，能夠計算角分辨力、照明有效性、綜合光效、單位相對畸變;
3.8 便攜式設計，可收納至硬質防護箱，方便攜帶和轉運。

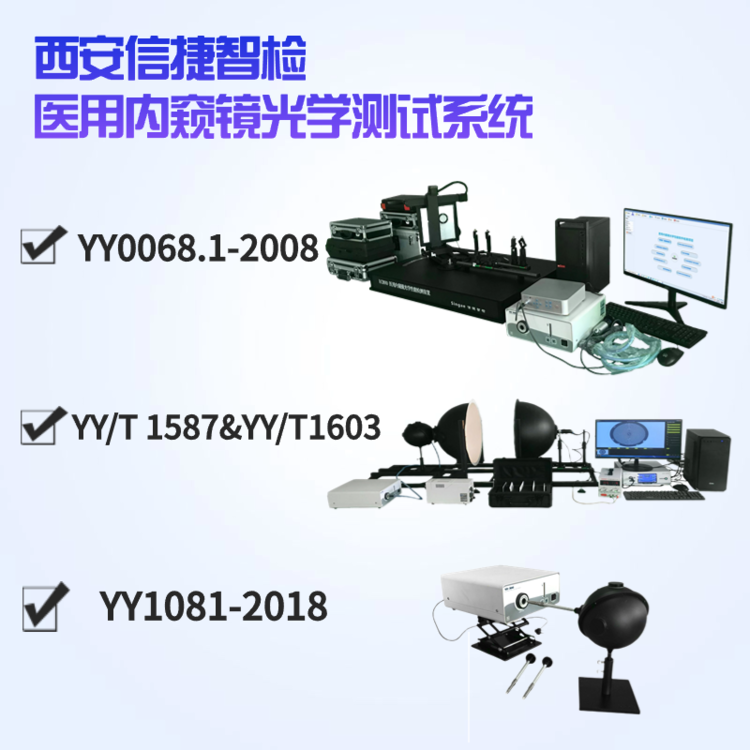

信捷智檢——內窺鏡供給裝置攝像系統、冷光源、氣腹機檢測方案



1、內窺鏡攝像系統光學性能測試

測試系統：EIT300醫用內窺鏡成像質量測試系統

依據標準：YY/T1603-2018醫用內窺鏡 內窺鏡功能供給裝置 攝像系統

測試項目：

（1）亮度響應特性；

（2）信噪比；

（3）空間頻率響應；

（4）靜態圖像寬容度；

（5）視場角和照明特性（YY0068.1-2008）。


2、內窺鏡冷光源光學性能測試

測試系統：CLT800醫用內窺鏡冷光源測試系統

依據標準：YY1081-2011醫用內窺鏡 內窺鏡功能供給裝置 冷光源

測試項目：

（1）顯色指數測定；

（2）色溫測量；

（3）紅綠藍光輻射通量比測試；

（4）光譜特征測量；

（5）紅外截止性能測試；

（6）光照度均勻性測試；

（7）照度超限點測量；

（8）輸出總光通量測量；

（9）光纖光能傳遞效率測量。



3、內窺鏡氣腹機性能測試

測試系統：SGH650氣腹機綜合性能檢測儀

依據標準：YY0843-2011醫用內窺鏡 內窺鏡供給裝置 氣腹機

測試項目：

（1）欠壓補充時間測量；

（2）流量設置的準確性測量；

（3）流量顯示的準確性測量；

（4）持久性測量；

（5）顯示耗氣量的準確性測量；

（6）腹腔模擬器；

（7）氣壓預制準確性測量；

（8）氣壓顯示準確性測量；

（9）過壓報警功能測量；

（10）過壓釋放功能測量；

（11）欠壓補充時間測量；

（12）持久性測試；

（13）氣體過濾器的要求（選配）。

1.以上設備測試需求無法滿足需求，接受參數定制服務嗎？
答：以上設備為我公司依據標準研發設計的標準檢測設備，如需要更高測試要求，或增加其他測試功能，我公司提供定制服務。
